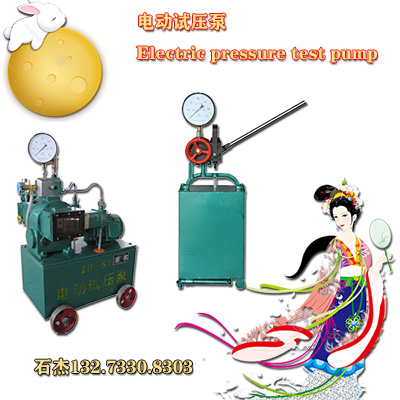

一種壓力覆蓋范圍廣的大流量電動試壓泵技術**域大流量電動試壓泵新型申請涉及試壓泵技術**域,具體是一種壓力覆蓋范圍廣的大流量電動試壓泵.

背景技術

[0002] 試壓泵是**各類壓力容器、管道、閥門、鍋爐、鋼瓶、消防器材等作水壓試驗和驗室中獲得高壓液體的檢測設備.

[0003] 現有技術中的試壓泵在使用時,流量較小,效率低,高壓力覆蓋范圍較小,使用不便,在試壓時缺乏泄壓等保護結構,安全性不足,且試壓泵只能采用電機作為動力源驅動,在野外無電源的條件下無法作業,適用性較低.

發明內容

[0004] 為了解決試壓泵在使用時,流量較小,效率低,高壓力覆蓋范圍較小,使用不便,在試壓時缺乏泄壓等保護結構,安全性不足,且試壓泵只能采用電機作為動力源驅動,在野外無電源的條件下無法作業,適用性較低的問題,本實用新型提供一種壓力覆蓋范圍廣的大流量電動試壓泵,以解決上述的問題.

[0005] 為實現上述目的,本實用新型提供如下技術方案:

[0006] 一種壓力覆蓋范圍廣的大流量電動試壓泵,包括機架,所述機架**部固定連接有水箱部分,所述水箱部分一側設置有液力端,所述液力端一側安裝有止回泄壓閥,所述機架**部固定連接有電機本體,所述電機本體的輸出軸固定連接有皮帶輪一,所述皮帶輪一一側設置有皮帶輪二.

[0007] 進一步地,所述皮帶輪一和皮帶輪二之間套接有皮帶,所述皮帶輪二與機架之間轉動連接.

[0008] 進一步地,所述皮帶輪二內部貫穿插設有曲軸.

[0009] 進一步地,所述電機本體一側設置有動力端,所述動力端一側與機架固定連接.

[0010] 進一步地,所述水箱部分一側設置有安全閥.

[0011] 進一步地,所述機架**部固定連接有支撐架,所述支撐架一側固定連接有電機啟動器.

[0012] 進一步地,所述電機啟動器與電機本體之間采用電性連接.

[0013] 與現有技術相比,本實用新型的有益效果是:

[0014] 1、本實用新型中,通過電機本體驅動皮帶輪一轉動,皮帶輪一與皮帶輪二之間通過皮帶傳動,在皮帶輪一轉動時驅動皮帶輪二轉動,進而實現皮帶輪二和曲軸的減速轉動,由曲軸連桿機構將旋轉運動轉換為直線往復運動,帶動柱塞往復運動,具備結構緊湊、流量大、效率高、高壓力覆蓋范圍寬的**點.

[0015] 2、本實用新型中,通過機架底部安裝的車輪,便于整個裝置的移動,整個裝置可采用電機或柴油機等作為動力源進行驅動,適合室內外或野外無電源的地方作業,適用范圍廣、配套性強、操作簡單使用較為方便,止回泄壓閥和安全閥可提高整個裝置使用時的安全.
